Especificaciones
Principal

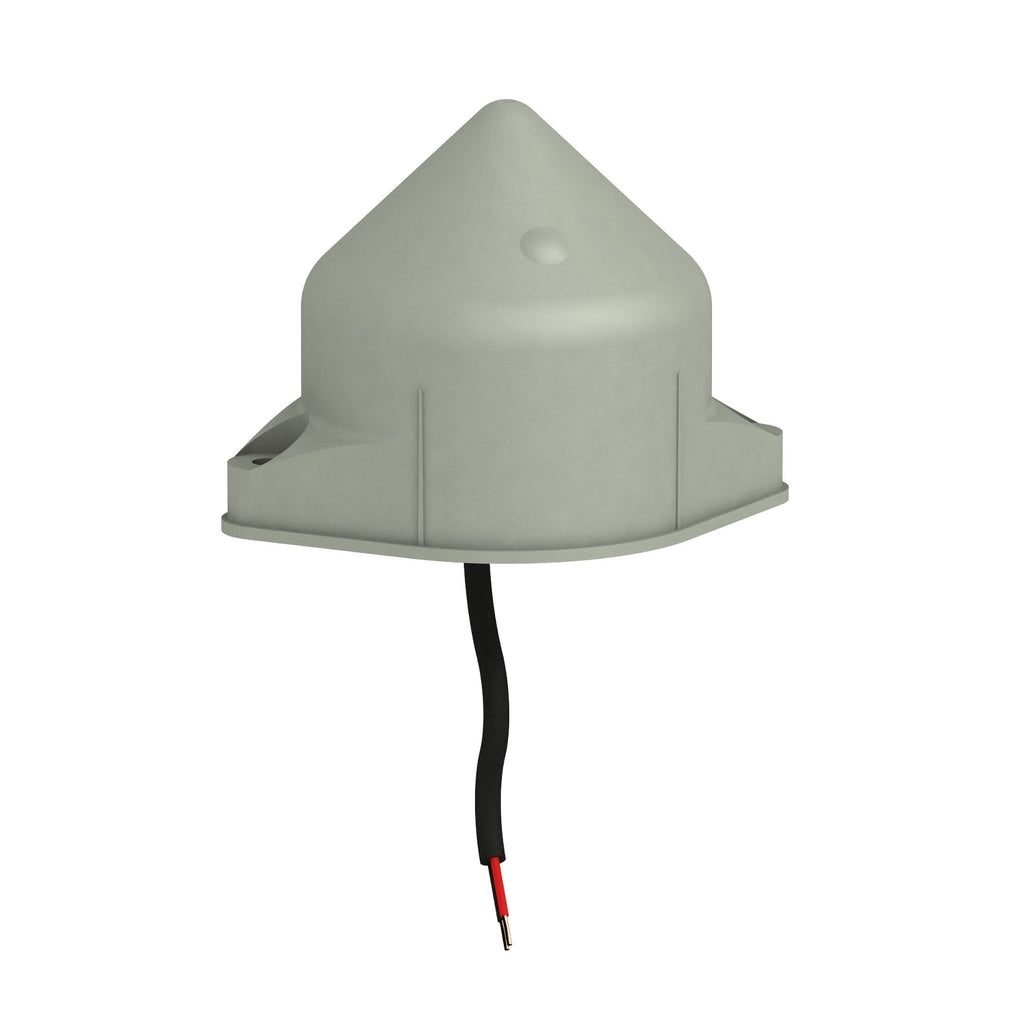

- Gama de producto : Harmony XB5R
- Tipo de producto o componente : Wireless y batteryless range
- Nombre corto del dispositivo : ZBRA
- Destino del producto :
- Wireless Schneider Electric ecosystem devices
- Aplicación estación control :
- Transceiver (emission y reception)
- Color de base de la envolvente : Negro - RAL 9011
- Color de cubierta : Transparente
- Material : Policarbonato
- Frecuencia :
- 2405 MHz para transmisor
- 2405 MHz para receptor
- Emission class : 5M00G7W
- Tipo de antena : Omnidirectional
Complementario
- Protocolo de puerto de comunicaciones :
- Zigbee consumo eficiente en 2.4 GHz
- Ganancia de la antena : 0 dBi
- Distancia de detección máxima :
- 300 m transmisor en caja de tipo XALD en armario metálico con uso de la antena
- Maximum emission power : 3 mW
- Tensión de alimentación asignada :
- 24...240 V CA/CC 50/60 Hz - 10...10 %
- Consumo de energía en W : 4 W AC/DC
- Posición de funcionamiento : Vertical
- LED de estado :
- 1 LED verde para energía CONECTADA
- 1 LED verde para emission signal
- Categoría de sobretensión : III
- Tensión de resistencia de frecuencia de alimentación de corta duración nominal : 4 kV 50 Hz
- Tensión asignada de resistencia a los choques [Uimp] : 4 kV
- Consecutivo, seguido, continuo, adosado :
- 2 cables conductores 0.34 mm² - Flexible - 5 m
- Par de apriete : 0.6 N.m
- Material de carcasa : Plástico autoextinguible
- Protección contra cortocircuito : 0.4 A fusible tipo fundido rápido
- Consumo máximo de potencia en W : 1 mW
- Número de canales : 1
- Modulation technique : O-QPSK
- Ancho banda : 5 MHz
- Peso del producto : 0.2 kg
Entorno
- Temperatura ambiente de almacenamiento : -40...70 °C
- Humedad relativa : 90 % en -20…55 °C
- Clase de potección contra choques eléctricos : Clase II
- Grado de protección IP : IP65
- Grado de contaminación : 3
- Grado de protección IK : IK03
- Radio :
- RSS
- SRRC
- ANATEL, tipo III
- ARIB T66, categoría 3
- FCC, categoría 2
- ICASA, categoría 1
- Certificaciones de producto :
- CCC
- BT 2006/95/EC
- UL
- GOST
- CSA
- CE
- C-Tick
- Directivas :
- 1999/5/EC - R&TTE directive
- 2004/108/CE - compatibilidad electromagnética
- Resistencia a las vibraciones :
- +/-0.5 mm (f = 10…55 Hz)
- 6 gn (f = 55…150 Hz)
- Resistencia a los choques :
- 25 gn (duración 6 ms) para 6000 vibraciones
- 15 gn (duración 11 ms) para aceleración de media onda sinusoidal
- Resistencia de aislamiento : > 500 MOhm en 500 VDC
- Tensión asignada de aislamiento : 250 V
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin mercurio : Sí
