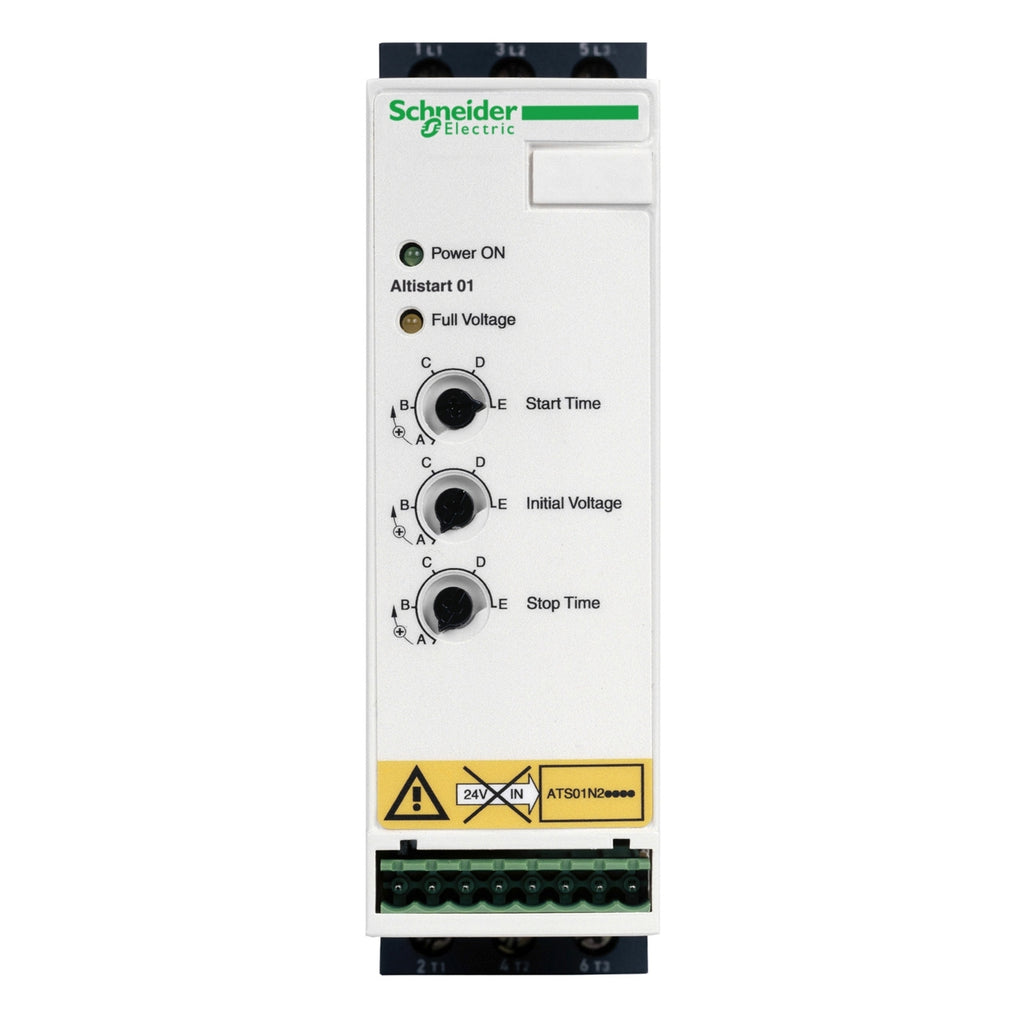

Arrancador Suave Altistart 01 - 32A - 220-240V - 10HP - ATS01N232LU - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Descripción

La gama Altistart 01 de diseño compacto combina simplicidad y eficiencia, reduce el desgaste de las máquinas y equipos simples y minimiza el tiempo de mantenimiento, diseñado para motores monofásicos y trifásicos asincrónicos, en combinación con un Arrancador TeSys T recibe la mejor solución de arrancador de motor.

Es ideal para compresores pequeños, ventiladores, cintas transportadoras, alfombras, pórticos de lavado , sistemas avanzados y arquitecturas descentralizadas.

Beneficios

  • Reduce el estrés mecánico en los componentes del sistema de arranque.
  • Incrementa la vida útil del motor.
  • Asegura una aceleración suave en las fajas transportadoras.
  • Suprime el golpe de ariete en las aplicaciones de bombeo.
  • Elimina el deslizamiento de fajas en aplicaciones de ventiladores.
  • Reduce las caídas de tensión en el sistema de alimentación.
  • Disminuye las penalidades de máxima demanda por parte del suministro.

Especificaciones

Principal

  • Gama de producto : Altistart 01
  • Tipo de producto : Arrancador suave
  • Destino del producto : Motores asíncronos
  • Aplicación específica de producto : Máquina simple
  • Nombre corto del dispositivo : ATS01
  • Número de fases de la red : 3 fases
  • Tensión de alimentación asignada [Us] : 200...240 V - 10...10 %
  • Potencia del motor en kW : 7.5 kW, 3 fases en 200...240 V
  • Potencia del motor en HP : 10 hp, 3 fases en 200...240 V
  • Bar aislado flexibles : 32 A
  • Categoría de utilización : AC-53B
  • Consumo de corriente : 160 A en carga nominal
  • Tipo de arranque : Arranque con rampa de tensión
  • Potencia disipada en W :
      • 4.5 W a carga completa y al final del inicio
      • 324.5 W en sobretensión

Complementario

  • Estilo de conjunto : Con disipación de calor
  • Función disponible : Desviación integrada
  • Límites tensión alimentación : 180…264 V
  • Frecuencia de alimentación : 50...60 Hz - 5...5 %
  • Frecuencia de red : 47,5...63 Hz
  • Tensión de salida :
      • <= de la potencia de la tensión de alimentación
  • Tensión del circuito de control [Uc] : Integrado en o arrancador
  • Hora de inicio :
      • Ajustable de 1 a 10 s
      • 1 s / 50
      • 10 s / 5
      • 5 s / 10
  • Símb. tiempo desaceler : Ajustable de 1 a 10 s
  • Par de arranque :
      • 30...80 % de torque arranque motor conectado direct. a la alimentación de línea
  • Entrada discreta :
      • Lógica - LI1, LI2, BOOST) funciones de parada, ejecución y arranque al iniciar <= 8 mA 27 kOhm
  • Tensión de entrada digital : 24...40 V
  • Entrada lógica :
      • Positiva LI1, LI2, BOOST durante < 5 V y L/R = <= 0.2 mA en estado 0: > 13 V, >= 0.5 mA
  • Montado en la pared del conducto :
      • 2 A DC-13
      • 3 A AC-15
  • Salida discreta :
      • Lógica colector abierto LO1 fin señal de inicio
      • Salidas relé R1A, R1C NA
  • Tensión de salida :
      • 24 V (límites de tensión: 6...30 V) lógica colector abierto
  • Corriente mínima de conmutación :
      • 10 mA en 6 V CC para salidas relé
  • Intensidad de conmutación máxima :
      • Salidas relé, 2 A en 250 V CA cos phi = 0,5 x 20 ms inductivo cables para
      • Salidas relé, 2 A en 30 V CC cos phi = 0,5 x 20 ms inductivo cables para
  • Tipo de pantalla :
      • 1 LED - verde - para encendido de arrancador
      • 1 LED - amarillo - para tensión nominal alcanza
  • Par de apriete :
      • 1.9…2.5 N.m
      • 0.5 N.m
  • Consecutivo, seguido, continuo, adosado :
      • Term. mordaza tornillo 4 mm - rígido 1 1...10 mm² AWG 8 circuito de alimentación
      • Conector de tornillo - rígido 1 0,5...2,5 mm² AWG 14 circuito de control
      • Term. mordaza tornillo 4 mm - rígido 2 1...6 mm² AWG 10 circuito de alimentación
      • Conector de tornillo - rígido 2 0,5...1 mm² AWG 17 circuito de control
      • Conector de tornillo - Flexible con terminal 1 0.5...1.5 mm² AWG 16 circuito de control
      • Term. mordaza tornillo 4 mm - Flexible sin terminal 1 1,5...10 mm² AWG 8 circuito de alimentación
      • Conector de tornillo - Flexible sin terminal 1 0,5...2,5 mm² AWG 14 circuito de control
      • Term. mordaza tornillo 4 mm - Flexible con terminal 2 1...6 mm² AWG 10 circuito de alimentación
      • Term. mordaza tornillo 4 mm - Flexible sin terminal 2 1,5...6 mm² AWG 10 circuito de alimentación
      • Conector de tornillo - Flexible sin terminal 2 0.5...1.5 mm² AWG 16 circuito de control
  • Marcado : CE
  • Posición de funcionamiento : Vertical +/- 10 grados
  • Altura : 154 mm
  • Anchura : 45 mm
  • Profundidad : 131 mm
  • Peso del producto : 0.56 kg
  • Código de compatibilidad : ATS01N2
  • Motor power range AC-3 : 7…11 kW en 200…240 V 3 fases
  • Tipo de arranque motor : Arrancador suave

Entorno

  • Compatibilidad electromagnética :
      • Emisiones conducidas y radiadas nivel B
      • Ondas oscilatorias amortiguadas nivel_3
      • Descarga electroestática nivel_3
      • Inmunidad EMC
      • Armónicos
      • Inmunidad a interferencia conducida causada por campos radioeléctricos nivel_3
      • Inmunidad a oscilaciones eléctricas nivel_4
      • Inmunidad a interferencia radioeléctrica radiada nivel_3
      • Microcortes y fluctuación de tensión
      • Impulso corriente/tensión nivel_3
  • Normas : EN/IEC 60947-4-2
  • Certificaciones de producto :
      • B44.1-96/ASME A17.5 para arrancador cableado al terminal de triángulo del motor
      • UL
      • C-Tick
      • CSA
      • CCC
      • GOST
  • Grado de protección IP : IP20
  • Grado de contaminación : 2
  • Resistencia a las vibraciones :
      • 1 gn (f = 13…150 Hz)
      • 1,5 mm pico a pico (f = 3…13 Hz)
  • Resistencia a los choques : 15 gn para 11 ms
  • Humedad relativa : 5…95 % sin condensación o goteo de agua
  • Temperatura ambiente de funcionamiento :
      • -10…40 °C - sin
      • 40…50 °C - con desclasificación de corriente del 2% por cada °C
  • Temperatura ambiente : -25…70 °C
  • Altitud máxima de funcionamiento :
      • <= 1000 m sin
      • > 1000 m con reducción capacidad normal de corriente de 2,2 % por cada 100 m adicionales

Sostenibilidad

  • Conforme con REACh sin SVHC : Sí
  • Sin metales pesados tóxicos : Sí
  • Sin mercurio : Sí
