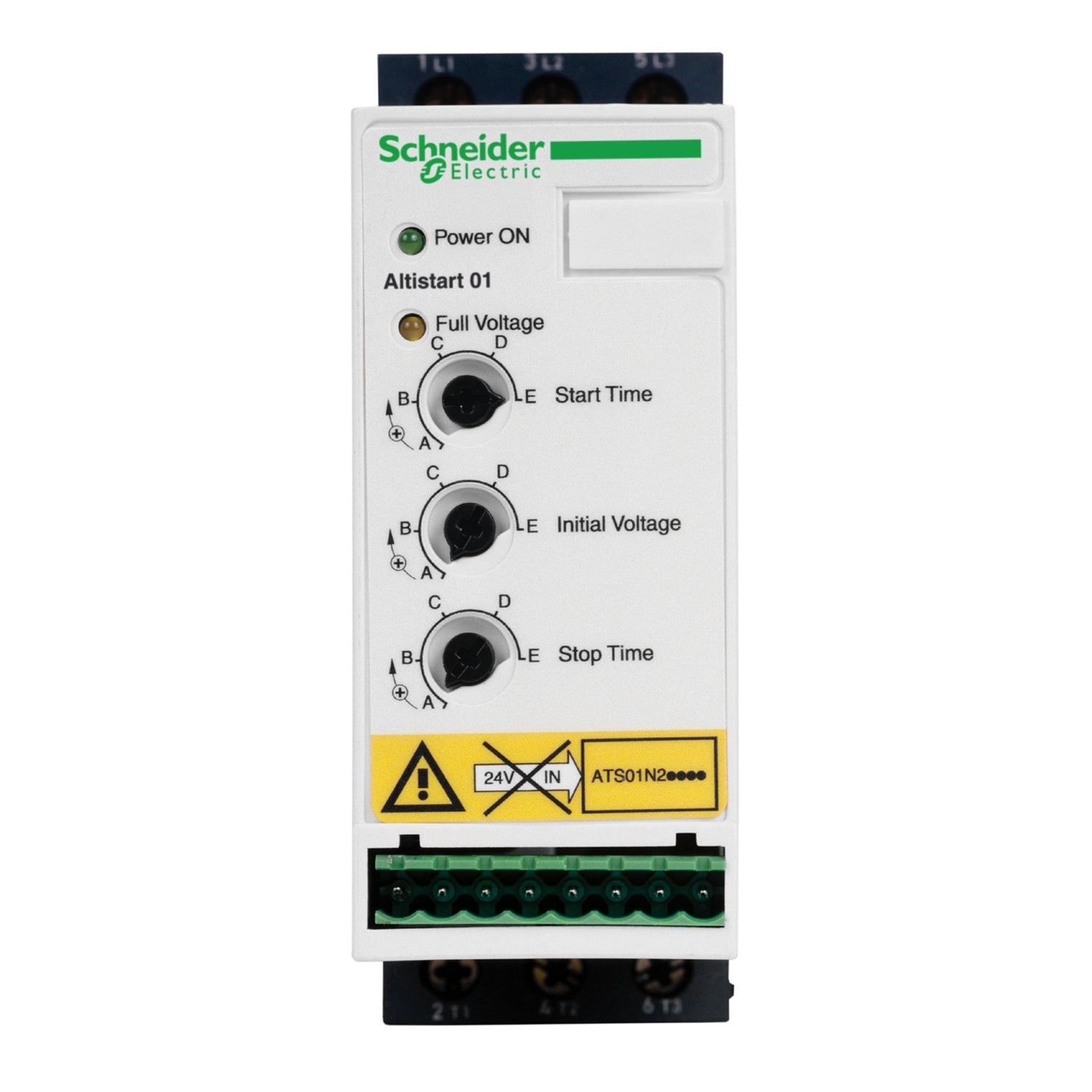

Descripción
La gama Altistart 01 de diseño compacto combina simplicidad y eficiencia, reduce el desgaste de las máquinas y equipos simples y minimiza el tiempo de mantenimiento, diseñado para motores monofásicos y trifásicos asincrónicos, en combinación con un Arrancador TeSys T recibe la mejor solución de arrancador de motor.
Es ideal para compresores pequeños, ventiladores, cintas transportadoras, alfombras, pórticos de lavado , sistemas avanzados y arquitecturas descentralizadas.
Beneficios
- Reduce el estrés mecánico en los componentes del sistema de arranque.
- Incrementa la vida útil del motor.
- Asegura una aceleración suave en las fajas transportadoras.
- Suprime el golpe de ariete en las aplicaciones de bombeo.
- Elimina el deslizamiento de fajas en aplicaciones de ventiladores.
- Reduce las caídas de tensión en el sistema de alimentación.
- Disminuye las penalidades de máxima demanda por parte del suministro.
Especificaciones
Principal
- Gama de producto : Altistart 01
- Tipo de producto : Arrancador suave
- Destino del producto : Motores asíncronos
- Aplicación específica de producto : Máquina simple
- Nombre corto del dispositivo : ATS01
- Número de fases de la red : 3 fases
- Tensión de alimentación asignada [Us] : 200...240 V - 10...10 %
- Potencia del motor en kW : 1.5 kW, 3 fases en 200...240 V
- Potencia del motor en HP : 2 hp, 3 fases en 200...240 V
- Bar aislado flexibles : 9 A
- Categoría de utilización : AC-53B
- Consumo de corriente : 45 A en carga nominal
- Tipo de arranque : Arranque con rampa de tensión
- Potencia disipada en W :
- 4 W a carga completa y al final del inicio
- 94 W en sobretensión
Complementario
- Estilo de conjunto : Con disipación de calor
- Función disponible : Desviación integrada
- Límites tensión alimentación : 180…264 V
- Frecuencia de alimentación : 50...60 Hz - 5...5 %
- Frecuencia de red : 47,5...63 Hz
- Tensión de salida :
- <= de la potencia de la tensión de alimentación
- Tensión del circuito de control [Uc] : Integrado en o arrancador
- Hora de inicio :
- Ajustable de 1 a 10 s
- 1 s / 100
- 5 s / 20
- 10 s / 10
- Símb. tiempo desaceler : Ajustable de 1 a 10 s
- Par de arranque :
- 30...80 % de torque arranque motor conectado direct. a la alimentación de línea
- Entrada discreta :
- Lógica - LI1, LI2, BOOST) funciones de parada, ejecución y arranque al iniciar <= 8 mA 27 kOhm
- Tensión de entrada digital : 24...40 V
- Entrada lógica :
- Positiva LI1, LI2, BOOST durante < 5 V y L/R = <= 0.2 mA en estado 0: > 13 V, >= 0.5 mA
- Montado en la pared del conducto :
- 2 A DC-13
- 3 A AC-15
- Salida discreta :
- Lógica colector abierto LO1 fin señal de inicio
- Salidas relé R1A, R1C NA
- Tensión de salida :
- 24 V (límites de tensión: 6...30 V) lógica colector abierto
- Corriente mínima de conmutación :
- 10 mA en 6 V CC para salidas relé
- Intensidad de conmutación máxima :
- Salidas relé, 2 A en 250 VAC cos phi = 0,5 x 20 ms inductivo cables para
- Salidas relé, 2 A en 30 VDC cos phi = 0,5 x 20 ms inductivo cables para
- Tipo de pantalla :
- 1 LED - verde - para encendido de arrancador
- 1 LED - amarillo - para tensión nominal alcanza
- Par de apriete :
- 1.9…2.5 N.m
- 0.5 N.m
- Consecutivo, seguido, continuo, adosado :
- Term. mordaza tornillo 4 mm - rígido 1 1...10 mm² AWG 8 circuito de alimentación
- Conector de tornillo - rígido 1 0,5...2,5 mm² AWG 14 circuito de control
- Term. mordaza tornillo 4 mm - rígido 2 1...6 mm² AWG 10 circuito de alimentación
- Conector de tornillo - rígido 2 0,5...1 mm² AWG 17 circuito de control
- Conector de tornillo - Flexible con terminal 1 0.5...1.5 mm² AWG 16 circuito de control
- Term. mordaza tornillo 4 mm - Flexible sin terminal 1 1,5...10 mm² AWG 8 circuito de alimentación
- Conector de tornillo - Flexible sin terminal 1 0,5...2,5 mm² AWG 14 circuito de control
- Term. mordaza tornillo 4 mm - Flexible con terminal 2 1...6 mm² AWG 10 circuito de alimentación
- Term. mordaza tornillo 4 mm - Flexible sin terminal 2 1,5...6 mm² AWG 10 circuito de alimentación
- Conector de tornillo - Flexible sin terminal 2 0.5...1.5 mm² AWG 16 circuito de control
- Marcado : CE
- Posición de funcionamiento : Vertical +/- 10 grados
- Altura : 124 mm
- Anchura : 45 mm
- Profundidad : 131 mm
- Peso del producto : 0.42 kg
- Código de compatibilidad : ATS01N2
- Motor power range AC-3 : 1.1…2 kW en 200…240 V 3 fases
- Tipo de arranque motor : Arrancador suave
Entorno
- Compatibilidad electromagnética :
- Emisiones conducidas y radiadas nivel B
- Ondas oscilatorias amortiguadas nivel_3
- Descarga electroestática nivel_3
- Inmunidad EMC
- Armónicos
- Inmunidad a interferencia conducida causada por campos radioeléctricos nivel_3
- Inmunidad a oscilaciones eléctricas nivel_4
- Inmunidad a interferencia radioeléctrica radiada nivel_3
- Microcortes y fluctuación de tensión
- Impulso corriente/tensión nivel_3
- Normas : EN/IEC 60947-4-2
- Certificaciones de producto :
- B44.1-96/ASME A17.5 para arrancador cableado al terminal de triángulo del motor
- UL
- C-Tick
- CSA
- CCC
- GOST
- Grado de protección IP : IP20
- Grado de contaminación : 2
- Resistencia a las vibraciones :
- 1 gn (f = 13…150 Hz)
- 1,5 mm pico a pico (f = 3…13 Hz)
- Resistencia a los choques : 15 gn para 11 ms
- Humedad relativa : 5…95 % sin condensación o goteo de agua
- Temperatura ambiente de funcionamiento :
- -10…40 °C - sin
- 40…50 °C - con desclasificación de corriente del 2% por cada °C
- Temperatura ambiente : -25…70 °C
- Altitud máxima de funcionamiento :
- <= 1000 m sin
- > 1000 m con reducción capacidad normal de corriente de 2,2 % por cada 100 m adicionales
Sostenibilidad
- Conforme con REACh sin SVHC : Sí
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
